Serpentins de Chauffage Électrique Sélection Et Conception

Last updated on juin 16th, 2020 at 03:57 pm

Les serpentins de chauffage électrique transforment l’énergie en chaleur dans une variété d’applications de réchauffage. Ils forment une partie importante de nombreuses solutions de chauffage industriel.

Un serpentin est un élément chauffant relié à l’appareil de chauffage lui-même. Le réchauffeur génère le courant électrique qui circule dans le serpentin. Le serpentin de chauffage transforme l’énergie électrique en énergie thermique. Il peut être directement plongé dans le média à chauffer ou diffuser de la chaleur à travers un espace ouvert.

Le serpentin peut être exposé ou couvert, en fonction de son application.

Choix des matériaux du serpentin de chauffage électrique

Les meilleurs matériaux pour les serpentins de chauffage électrique seront choisis en fonction de l’application et du média à chauffer. Deux de ces matériaux parmi les plus populaires sont à base de nickel et de fer.

Parmi les alliages de nickel, le matériau le plus fréquemment utilisé est le nichrome. Le nichrome est un alliage contenant 80 % de nickel et 20 % de chrome. Le nichrome s’utilise principalement dans les applications à haute température jusqu’à 1250°C. Cet alliage offre un certain nombre d’avantages, notamment :

• Résistance à l’oxydation
• Résistance fiable
• Point de fusion élevé
• Expansion minimale lorsque chauffé

Un matériau à base de fer peut également être utilisé à cette fin. Le plus fréquemment, il s’agit d’un alliage de fer, de chrome et d’aluminium. Cet alliage coûte moins cher que le nickel, mais il est plus sensible à la corrosion.

Les serpentins de chauffage en carbure de silicium (SiC) et en disiliciure de molybdène (MoSi ₂) sont plus coûteux mais offrent des températures plus élevées et une plus longue durée de vie. Le SiC est capable de chauffer jusqu’à 1600°C, tandis que le MoSi₂ peut atteindre 1800°C.

Types de serpentins de chauffage électrique

Il existe deux modèles principaux de serpentins de chauffage électrique : ouverts et couverts. En bref, les serpentins ouverts sont destinés au chauffage indirect, et les modèles couverts sont utilisés pour le chauffage direct. Bien que les serpentins ouverts soient peu coûteux et hautement efficaces, ils ne sont pas adaptés à toutes les applications.

SERPENTINS DE CHAUFFAGE ÉLECTRIQUE OUVERTS

Les composants des serpentins ouverts sont exposés. Aucun revêtement de protection n’a besoin d’être chauffé, de sorte qu’ils atteignent rapidement la température voulue. Ils demandent peu de maintenance et sont peu coûteux, tandis que leurs composants sont faciles à remplacer. L’inconvénient réside dans le fait que les éléments exposés sont plus vulnérables aux dommages.

Les serpentins ouverts sont principalement utilisés pour les applications suivantes :

• Chauffage d’espace
• Chauffage de gaines
• Chauffage de conduites
• Tubes métalliques
• Chauffage de réservoir
• Air pulsé
• Fours

Serpentins de chauffage électrique couverts

Les éléments exposés ne sont pas appropriés pour toutes les applications de chauffage. Avec le chauffage direct, par exemple, des serpentins ouverts sont sensibles aux dégâts et à la corrosion. Pour éviter cela, les serpentins de chauffage utilisent une gaine de protection. Cette gaine protège les composants tout en réduisant les risques d’électrocution ou d’incendie.

Le matériau de la gaine est une considération importante lors du choix d’un thermoplongeur. Le choix des matériaux doit se fonder sur l’application et les propriétés du média à chauffer. Des solutions hautement corrosives, par exemple, requièrent probablement d’utiliser une gaine Incoloy en raison de ses propriétés anticorrosives.

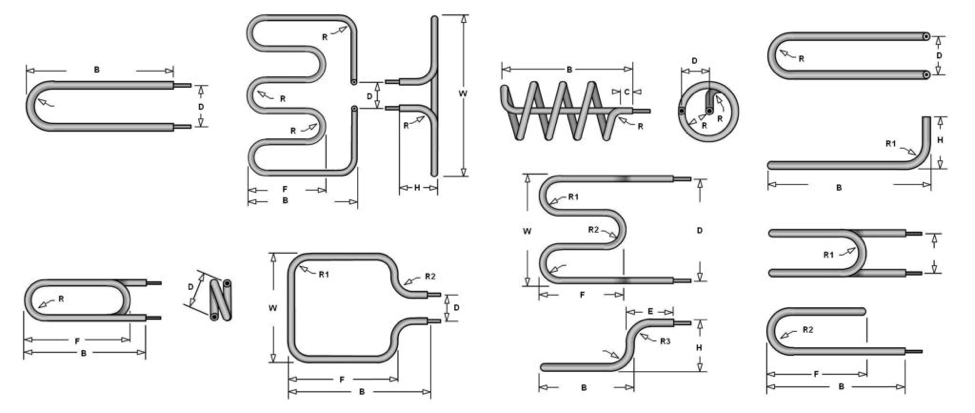

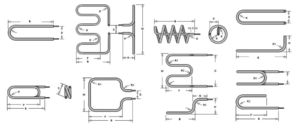

Formes des serpentins de chauffage

Les éléments de chauffage électrique offrent un haut degré de personnalisation. En plus d’un large choix de matériaux, les éléments sont proposés dans un éventail de formes personnalisées.

Avec un élément de serpentin de chauffage, la taille du serpentin est chauffée selon la taille exacte de la zone à chauffer. Cela évite le gaspillage d’énergie et assure que le maximum de surface requise soit couvert.

D’autres formes, par exemple une barre de grandes dimensions, sont destinées à un usage différent. Cette forme est idéale pour le chauffage de locaux. La barre projette la chaleur, entrainant ainsi sa meilleure répartition dans les locaux. Un serpentin produit de la chaleur dans une zone plus spécifique.

Achat de serpentins de chauffage électrique

Qu’il s’agisse d’acquérir un nouveau système de chauffage, de remplacer ou de mettre à niveau un système de chauffage existant, WATTCO peut vous aider. Contactez-nous dès aujourd’hui pour que nous vous aidions à choisir les éléments de chauffage électrique et la configuration appropriés pour votre application.
