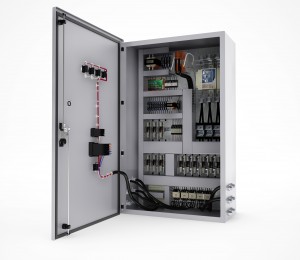

Les panneaux de commande Wattco sont conçus pour conserver un transfert de chaleur fiable et efficace dans un système de chauffage, et pour conserver un procédé industriel à capacité complète. Les panneaux de contrôle et chauffages Wattco permettent d’éviter que des fluides industriels subissent une désintégration chimique grâce à un contrôle précis de la chaleur depuis plus de 40 ans, et nous souhaitons améliorer en permanence nos produits et leurs performances.
Nous offrons également des services de fabrication sur mesure de panneaux de contrôle pour répondre aux exigences spécifiques de votre utilisation. Presque chaque pièce du panneau de commande est personnalisable pour répondre aux environnements dangereux pour protéger contre l’humidité, la poussière ou d’autres dangers.
Types de panneaux de contrôle Wattco
Il existe autant de panneaux de commande qu’il y a d’industries ou d’utilisations, mais ils peuvent être séparés en cinq catégories. Ces catégories sont énumérées ci-dessous.
Contrôleur de la température
Un panneau de contrôle de la température est conçu pour changer la température d’un espace et de son fluide. Ces panneaux de contrôle détectent la température du fluide et la comparent à celle programmée dans le panneau de commande comme température souhaitée. Si les deux valeurs ne sont pas égales, le panneau de contrôle de la température enverra un signal à l’élément chauffant pour que le fluide atteigne la température appropriée.
Contrôleur de la puissance
Un contrôleur de puissance électrique distribue et contrôle le flux d’énergie électrique dans un système. Il peut être utilisé pour réguler la tension et le courant, et les envoyer dans un sous-système ou pièce lorsque nécessaire.
Contrôleur à serpentins multiples
Un contrôleur à serpentins multiples est un type de panneau de commande utilisé pour contrôler la température ou les pièces de traitement d’un système industriel qui possède au moins deux serpentins dans un système ou une unité.
Contrôleur de procédé
Le contrôle des procédés est une facette de technologie permettant d’assurer que le rendement d’un procédé tombe dans la gamme souhaitée en manipulant les mécanismes du système et sa construction afin qu’il reste dans les paramètres de fonctionnement souhaités. Un panneau de contrôle des procédés est un outil qui permet à l’ingénieur ou au technicien de contrôle les composantes d’un procédé.
Contrôleur de limitation de la sécurité
Un contrôleur de limitation de la sécurité est conçu pour éviter d’endommager un système et ses composantes via une variété de fonctions de contrôle. Par exemple, le contrôleur de limitation de sécurité peut suivre le courant passant dans une section d’un système et désactiver temporairement le flux d’énergie dans cette section si le courant atteint une niveau qui pourrait endommager le système ou blesser quelqu’un.
Fabrication d’un panneau de commande
Bien que les matériaux de construction d’un panneau de commande diffèrent selon l’utilisation, le design de base de la majorité des panneaux est similaire. Les variations entre les modèles pour différentes applications sont énumérées ci-dessous.
Boîtes de panneau de commande
Nos panneaux de commande sont conçus et construits afin de livrer des performances stables pendant une longue période. Nous concevons et construisons nos systèmes en suivants les standards NEMA – un ensemble de standards définis par la National Electrical Manufacturers Association pour délimiter différents grades de boîtiers pour les circuits électriques, généralement pour une utilisation industrielle. Les boîtiers NEMA sont conçus et construits pour protéger le personnel contre une exposition non sécuritaire à un équipement électrique, et pour protéger l’équipement des facteurs environnementaux. Chaque niveau de standard NEMA est classé pour éviter un degré différent de conditions adverses. Du côté inférieur du spectre de la protection, les boîtiers NEMA sont classés pour protéger contre les contaminants comme l’eau, la poussière, l’huile, le gasoil, l’acétylène, ou d’autres agents corrosifs.
Voici ci-dessous une liste complète des accréditations NEMA appliquées aux boîtiers de panneaux de contrôle. Gardez à l’esprit qu’un boîtier NEMA avec un classement supérieur n’inclut pas toutes les caractéristiques des boîtiers NEMA moins bien classés. Par exemple, un boîtier NEMA 10 est classé pour être utilisé dans une mine et testé contre les dangers que l’on trouve dans ce type d’environnement, comme la poussière et les éclaboussures. Bien qu’un boîtier NEMA 4 soit classé contre ces dangers et plus, la NEMA 10 ne partage pas ces autres qualités.
Ci-dessous vous trouverez une liste de tous les boîtiers NEMA disponibles.
# NEMA | Protège contre |
1 | Les boîtiers NEMA 1 sont des boîtiers standard qui sont généralement utilisés pour éviter le contact de l’homme avec un circuit électrique. Ces boîtiers doivent être utilisés en intérieur, dans des conditions normales. |
2 | Ces boîtes sont testées contre les éclaboussures, ce qui signifie que leur sceau leur permet d’être utilisées dans des environnements à forte condensation. |
3, 3R et 3S | Les boîtes NEMA 3 sont résistantes à la majorité des conditions climatiques et peuvent être utilisées à l’extérieur. Ces boîtiers sont testés contre la poussière portée par le vent, le temps comme la pluie et la neige, et même les dommages de la glace. Ce modèle est davantage utilisé sur les sites de construction et dans les tunnels. Note : La NEMA 3R ne protège pas de la poussière arrivant à grande vitesse, et le 3S peut fonctionner sous la glace. |
3X, 3RX, 3SX | Un X après le numéro signifie que le boîtier est classé pour protéger contre la corrosion. Cette série de boîtiers NEMA est souvent utilisée dans les procédés qui utilisent de l’eau salée. |
4, 4X | Ces boîtiers sont résistants à l’eau, sauf dans certaines conditions. Visitez le site NEMA pour plus d’informations. Ces boîtiers sont souvent utilisés en extérieur, à proximité de l’eau, ou dans les procédés qui utilisent énormément de liquides et d’humidité. |
5 | Anti-poussière Fourni avec des joints ou équivalent pour repousser la poussière. Utilisé dans les usines d’acier et de ciment. |
6 et 6P | Les boîtiers NEMA 6 sont complètement submersibles dans l’eau et/ou l’huile. Ces boîtiers sont utilisés dans les situations ou la submersion peut arriver. Le modèle standard peut être submergé pendant une courte période tandis que le 6P peut résister à des immersions plus longues. Ces boîtes ne sont pas prévues pour une immersion permanente. |
7 | Certifié et marqué pour une utilisation dans les zones avec des conditions dangereuses spécifiques : à l’intérieur dans des environnements Classe I, Groupes A, B, C et D, comme défini par les standards NFPA comme le NEC. |
8 | Certifié et marqué pour une utilisation dans les zones avec des conditions dangereuses spécifiques : à l’intérieur et à l’extérieur dans des environnements Classe I, Groupes A, B, C et D, comme défini par les standards NFPA comme le NEC. |
9 | Certifié et marqué pour une utilisation dans les zones avec des conditions dangereuses spécifiques : à l’intérieur et à l’extérieur dans des environnements Classe II, Groupes E, F ou G, comme défini par les standards NFPA comme le NEC. |
10 | MSHA. Répond aux exigences de la Mine Safety and Health Administration, 30 CFR Part 18 (1978). |
11 | Utilisation générale. Protège des effets corrosifs des liquides et gaz. Répond aux tests d’éclaboussures et de corrosion. |
12 et 12K | Utilisation générale. Utilisation à l’intérieur, offre une protection contre la poussière et les éclaboussures de liquides non corrosifs. Répond aux tests d’éclaboussures, de poussière et de rouille. |
13 | Utilisation générale. Principalement utilisée pour offrir une protection contre la poussière, les éclaboussures d’eau et de liquides de refroidissement non corrosifs. Répond aux tests d’exclusion d’huile et de rouille. |
Caractéristiques
Voici ci-dessous une liste complète des caractéristiques livrées avec les panneaux de commande Wattco. Des demandes spéciales peuvent être formulées. Informez simplement un représentant Wattco de vos demandes et il ou elle trouvera une solution.
Les caractéristiques suivantes sont disponibles selon vos besoins :
Pour une liste complète des modèles de panneau de commande, caractéristiques et options disponibles chez Wattco, visitez notre catalogue en ligne de panneaux de commande.
Avantages
Les caractéristiques fonctionnelles de chaque panneau de commande Wattco se traduisent en avantages concrets pour votre utilisation. Vous pouvez dépendre sur les panneaux de commande de Wattco pour tenir la longueur et minimiser les temps d’arrêt. En utilisant un panneau de contrôle Wattco, vous réduisez vos coûts et améliorez votre rendement.
Installez votre panneau de contrôle Wattco et intégrez-le directement dans n’importe quel système compatible – ils sont envoyés prêts à être connectés. Nos panneaux de commande peuvent également être construits pour soutenir différents dangers et environnements, notamment la poussière, l’huile, l’eau et les solutions corrosives.
Accessoires du panneau de contrôle
Différents modèles des panneaux de contrôle Wattco sont envoyés avec différents accessoires. Si votre utilisation est de niche, Wattco peut créer un panneau sur mesure avec virtuellement n’importe quelle combinaison d’accessoires et caractéristiques. Certains des accessoires les plus communs sont listés ci-dessous.
Thermostats industriels TBR
Ces thermostats s’intègrent avec nos panneaux de contrôle pour délivrer des lectures rapides et précises de la température. Les utilisations appropriées de ces thermostats sont les utilisations industrielles ne nécessitant pas de contrôle de près des températures.
L’ampoule et les câbles du thermostat sont en cuivre et plaqués en nickel ou acier inoxydable pour des performances longue durée. Certaines utilisations nécessitent plus de protection sous la forme d’un puits protecteur pour la lecture de la température, ou un revêtement protecteur. Les puits protecteurs sont livrés en standard avec les panneaux de contrôle Wattco. Pour la majorité des utilisations, nous utilisons un tube soudé de superalliage que l’on appelle l’incoloy, qui est maintenu par des douilles en acier inoxydable. Les utilisations plus corrosives nécessitent des puits spéciaux. Contactez un représentant Wattco si vous pensez que votre utilisation peut nécessiter une protection supplémentaire.
Un accessoire de lampe pilote en néon est également disponible, mais nécessite un envoi séparé pour un montage et un câblage sur le terrain. Si vous avez besoin de commandes sans raccords, contactez-nous.
Rhéostats
Les rhéostats, souvent appelés « potentiomètres », sont un type de résistances variables à deux terminaux avec un contact à glisser ou rotatif utilisé pour diviser la tension. Le rhéostat est utilisé pour mesurer le potentiel électrique, généralement utilisé dans les applications de contrôle.
Protecteurs contre la surchauffe THI
Un protecteur contre la surchauffe s’assure que l’équipement fonctionne dans la gamme des paramètres opérationnels. Les risques de sécurité potentiels existent en abondance dans les procédés industriels impliquant des machineries lourdes – les employés et les équipements sont à risque à cause des dysfonctionnements, pertes de liquide ou d’air, le protecteur contre la surchauffe THI est donc obligatoire avec les thermostats de contrôle.
Thermocouples
Les thermocouples sont des appareils conçus pour la mesure de la température, et est composé de deux fils de matériaux différents qui sont connectés à deux points. La différence de tension entre les deux matériaux est proportionnelle à la différence de température. Des thermocouples sont utilisés avec les équipements électroniques de mesure de la température. Pour une liste complète des thermocouples disponibles, contactez-nous ou rendez-vous sur notre brochure des panneaux de contrôle.
Jonctions
Selon votre utilisation, vous pourriez avoir besoin de jonctions de thermocouple. Ci-dessous, vous trouverez les différents types de jonctions standard.
Jonction au sol
Les jonctions au sol sont créées en soudant dans une atmosphère inerte afin que les deux fils du thermocouple soient incorporés dans le boîtier de la gaine. Dans cette configuration, c’est la gaine qui fait la terre. Sachez qu’une jonction à terre a un temps de réponse inférieur que les fils exposés, bien que les fils soient protégés des dommages mécaniques et ne soient pas exposés aux dangers environnementaux, ce qui leur permet de durer plus longtemps. Elle est également imperméable à la pression jusqu’à 100.000 PSI. Pour éviter de déchirer un morceau d’une jonction, le coefficient du fil d’expansion doit être similaire à celui de la gaine.
Jonction sans mise à la terre
Une jonction sans mise à la terre est semblable à une jonction avec terre, mais les câbles du thermocouple sont rassemblés dans une jonction et isolés de la gaine. Ce boîtier est formé de la soudure sans les fils du thermocouple. Le thermocouple n’est pas mis à la terre selon le matériau de la gaine. La jonction sans prise à la terre partage la majorité des caractéristiques de la jonction avec terre, sauf l’expansion différentielle entre les fils et la gaine.
Jonction de tapis de soudure
Les jonctions de tapis de soudure sont utilisées comme des attaches entre les thermocouples et les surfaces (par exemple les plaques et tubes), ce qui offre une mesure efficace et précise de la température de surface. La composition de la jonction de tapis de soudure est le même matériau que la gaine, mais elle est livrée en format parallèle, perpendiculaire ou tubaire.
Jonction exposée
Une jonction exposée possède des fils de thermocouple exposés car la gaine et le matériau isolant sont supprimés. Les fils joints font une jonction de mesure avec une soudure, entraînant une réponse plus rapide. La jonction exposée est plus vulnérable aux dangers mécaniques et environnementaux, mais est toujours utilisée dans les applications nécessitant le temps de réponse le plus rapide. La durée de vie d’une jonction exposée est plus courte et le système n’est pas résistant à la pression, cependant certains applications nécessitent une jonction avec le temps de réponse le plus rapide.
Matériaux de gaine
Wattco peut fabriquer des gaines à partir de pratiquement n’importe quel matériau, mais les matériaux les plus standards et leurs avantages sont listés ci-dessous.
Acier inoxydable 304 | Acier inoxydable 310 | Acier inoxydable 316 | Inconel 800 |
Pour des applications tout usage.
Choix rentable et économique. Abondance d’approvisionnement et donc facilement disponible. Précipitation de carbure induite dans la gamme 480℃ à 870℃. A une température opérationnelle maximum de 900℃. |
Préféré à l’acier inoxydable 304 dans les applications haute température.
Dans la série des acier inoxydables 300, celui-ci offre la meilleure résistance à la corrosion et à l’oxydation. Température de fonctionnement maximum de 1150°C. |
L’acier inoxydable 316 est supérieur au 304 et au 310 en termes de résistance à la corrosion.
Plus utilisé généralement dans l’industrie agro-alimentaire. Convient parfaitement à une utilisation dans les composés d’acide sulfurique. Température de fonctionnement maximum de 900°C. |
Un alliage composé de nickel et chrome, conçu pour résister à l’oxydation et aux environnements réducteurs. Convient également aux utilisations en haute température dans les environnements corrosifs.
Souvent utilisé dans les fours, ou pour les appareils à produits chimiques ou alimentaires. Température de fonctionnement maximum de 1150°C. |
Commander votre panneau de commande Wattco
Si vous êtes prêt à considérer l’achat d’un panneau de commande Wattco pour vos opérations, vous pouvez remplir notre formulaire de contact ou nous appeler au 1800-492-8826.
Nos panneaux de contrôle peuvent s’intégrer avec virtuellement tous les systèmes, et nous pouvons en fabriquer un qui répondra à vos besoins. Wattco offre également des devis sous 24 heures, et offre l’envoi le plus rapide de l’industrie.
